變頻器根據頻率的變換方式主要分為兩類:交流/直流/交流和交流/交流變頻器。 這里我們以人們廣泛應用的通用型《交流/直流/交流》為例來淺說一下它的結構與工作原理。 從上圖可以清楚知道，交流/直流/交流變頻器又稱為間接式變頻器，它指工作時，首先將50Hz的工頻交流電通過整流模塊單元轉換成脈動的直流電，再經過中間電路電路中的電容器，進行濾波變成比較平滑的直流電源，為IGBT逆變模塊提供電源能量。這些IGBT模塊的導通和截止的頻率受控于IC主控板芯片系統，而此時逆變模塊電路再將高壓直流電源轉換成頻率可調和電壓可變的交流電，然后提供給交流負載的三相異步電動機，進行逆變控制。
-
雖然在許多應用中將VFD從線路電源切換到備用發電機是公認的做法，但存在一些限制。最重要的是，許多便攜式備用發電機的相間電壓輸入電壓擺幅大于驅動器推薦的相間電壓容差，通常小于2％。為了防止電壓擺動，VFD在輸入整流電路中配備了電涌保護器 - 但是對于嚴重的輸入干擾可能需要外部保護（例如電涌放電器）。較大的方差會在直流母線電容上產生較大的紋波，這會導致電容器和其他功率元件隨時間損壞。
-

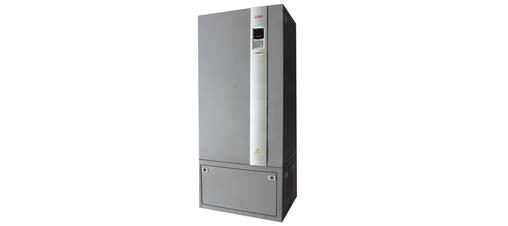

影響由電纜 - 電機阻抗不匹配引起的反射波在所有AC VFD應用中都很普遍。問題的嚴重程度取決于電纜的長度，PWM（脈沖寬度調制）載波的上升時間，VFD的電壓以及電機和電纜之間的阻抗差異的大小。
-
電抗器的額定電感量也是一個重要的參數!若電感量選擇不合適，會直接影響額定電流下的電壓降的變化，從而引起故障。而電感量的大小取決于電抗器鐵芯的截面積和線圈的匝數與氣隙的調整。輸出電抗器電感量的選擇是根據在額定頻率范圍內的電纜長度來確定，然后再根據電動機的實際額定電流來選擇相應電感量要求下的鐵芯截面積和導線截面積，才能確定實際電壓降。
-
變頻器應用非常廣泛，按電壓等級分低壓變頻器和中高壓變頻，各行業應用的目的和需求有差異，如石油、化工、鋼鐵、冶金行業、軋鋼制線、建筑、電力、礦業、交通、水泥、造紙業、電子制造業等等。
-
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。我們現在使用的變頻器主要采用交—直—交方式（VVVF變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。變頻器的電路一般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器，且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。
-
交流電動機，特別是籠型異步電動機，具有體積小、重量輕、結構簡單、維護方便、制造成本和運行費用低、能在惡劣環境下可靠運行等一系列優點。但是過去由于實現調速困難或者某些調速方式低效不夠理想，因此，長期以來在調速的領域仍被直流調速占領，交流電動機的優點在調速傳動中未能獲得發揮。直到上世紀七十年代初，隨著電力電子、微電子（集成電路）和微機技術的飛速發展，人們長期渴望的變頻調速器實現了工業化生產。
-

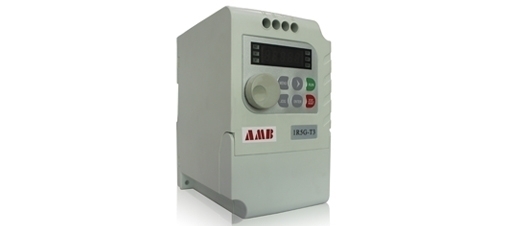

在變頻器實際應用中，大多人為了降低成本，將變頻器直接安裝于工業現場。工作現場一般有灰塵大、溫度高、濕度大的問題，在一些行業應用中還有金屬粉塵、腐蝕性氣體問題等等。必須根據現場情況做出相應的對策。
-

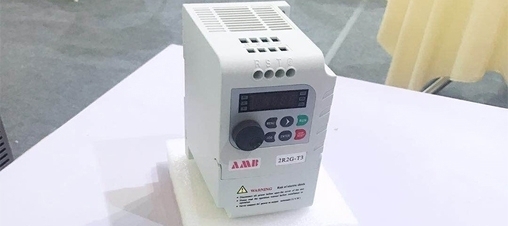

在實際應用中，一些場合需要使用到接觸器進行變頻器切換：如當變頻故障時切換到工頻狀態運行，或是當采用一拖二方式，一臺電動機故障，變頻器轉向拖動另一臺電動機等情況。所以許多用戶會認為在變頻器輸出回路加裝電磁開關、電磁接觸器是標準的配置，是安全斷開電源的方式，事實上這種做法存在較大的隱患。
-

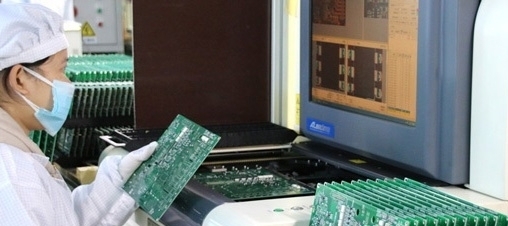

夏日炎炎，變頻器在使用中，工作環境對變頻器往往也是至關重要的。由于對變頻器的選型及使用不當，往往會引起變頻器不能正常運行、甚至引發設備故障，導致生產中斷，變頻器是否能滿足系統的要求，變頻器的參數設置非常重要，如果參數設置不正確，容易受到高溫等因素影響，導致變頻器不能正常工作。變頻器在高溫下的應該注意哪些事項？
-

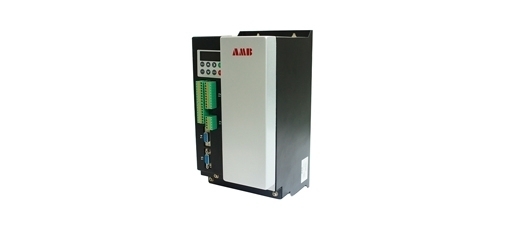

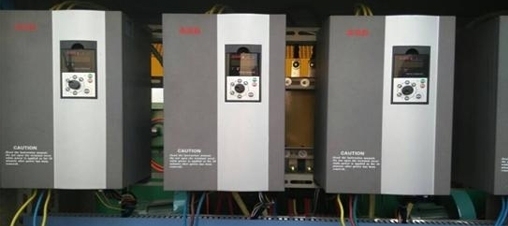

變頻調速能夠應用在大部分的電機拖動場合，由于它能提供精確的速度控制，因此可以方便地控制機械傳動的上升、下降和變速運行。變頻應用可以大大地提 高工藝的高效性(變速不依賴于機械部分)，同時可以比原來的定速運行電機更加節能。下面例舉使用變頻調速的十個理由，來說明變頻器應用日趨普及的基本認識:
-

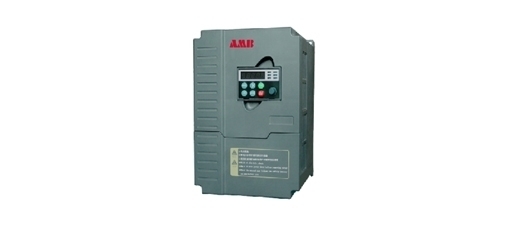

古有十大酷刑，讓人求生不能，求死不得，飽受人間煉獄；今有變頻器的十大“酷刑”，同樣可讓你的變頻器遭遇痛苦。下面跟著小編捋一捋哪些十大“酷刑”會讓你的變頻器“生不如死”!變頻器的十大“酷刑”之一：加載
-
我國城鎮化率逐年提高，城市建設高樓林立，隨之消防工程建設也越來越受到社會各界的廣泛關注。在當前水消防中變頻調速泵技術得到了廣泛的應用。其變頻范圍較廣能夠滿足不同消防環境下的使用。本文將對變頻調速泵在水消防中的應用進行探討和分析。
-

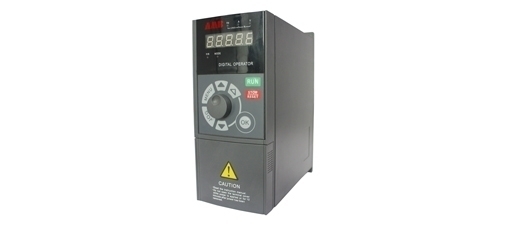

對于變頻器相信很多的電力從業人員都不陌生，相對于傳統的電氣電路控制而言，變頻器的科技含量較高，是強電與弱電相結合的設備，因此其故障多種多樣，只能從實踐中結合理論知識不斷的總結經驗，下面例舉了關于變頻器的15個常見問題(變頻名詞定義和部分經常出現的故障)，這些你都了解嗎?
-
內裝風扇散熱一般對于小容量的通用變頻器使用。通過正確的安裝變頻器，可以使變頻器的內裝風扇的散熱能力達到大化。該內裝風扇可以將變頻器內部的熱量帶走。通過變頻器所在的箱體的鐵板，進行散熱。只通過變頻器內裝風扇的散熱辦法適用與裝有單獨的變頻器的控制箱，以及控制元件比較少的控制箱。如果變頻器控制箱中，有若干臺變頻器，或者其他散熱量比較大的電氣元件，則散熱的效果不十分明顯。
-
專用型變頻器主要用在：特殊的風機泵(指變頻器拖動多臺風機或泵)類負載、電梯類型負載、張力控制類負載、EPS類負載、防塵防濕類負載、紡織類負載、抽油機類負載、防爆類負載、等等。
-

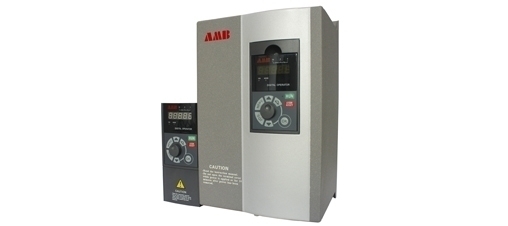

變頻器配制動電阻，主要是想通過制動電阻來消耗掉直流母線電容上的一部分能量，避免電容的電壓過高。理論上如果電容存儲的能量多，可以用來釋放出來驅動電機，避免能量浪費，但是電容的容量有限，而電容的耐壓也是有限的，當母線電容的電壓高到一定程度，就可能會損壞電容了，有些還可能損壞IGBT，所以需要及時通過制動電阻來釋放電，這種釋放，是白白浪費掉的，是一種沒有辦法的做法。
-
變頻器輸出頻率范圍的設定，亦就是變頻器輸出頻率的上、下限位值，其設置的目的是為了防止誤操作或外界頻率設定信號源出故障而引起輸出頻率過高或過低，以防止損壞機械設備。此設定一般以被控電動機的最大轉速或經驗值設定。
-
變頻器中過電流保護的對象主要指帶有突變性質的、電流的峰值超過了過電流檢測值(約額定電流的200%)， 變頻器顯示OC表示過電流，由于逆變器件的過載能力較差，所以變頻器的過電流保護是至關重要的一環。
-

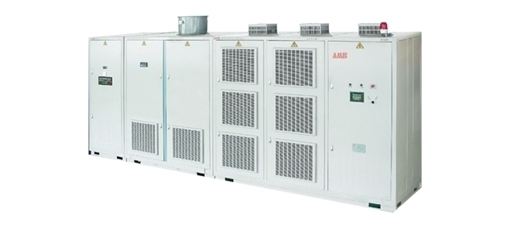

一個東西的好壞，是相對而言的，變頻器作為一個用來驅動電機運轉的電源，它的功能是調速，在接線正常，參數合理，負載沒有故障的前提下，電機的轉速如果能被按照要求來控制到，波動誤差小于設備要求，這個變頻器就是好的變頻器。
