要知道變頻器的參數如何設置，首先要明白變頻器是什么東西，用它來做些什么活兒。

變頻器是用來調整異步電機轉速的一種電源裝置，根據轉速n=60f/p(1-s)這個公式，變頻器本質是輸出頻率可調的電壓源，通過改變電源頻率來改變電機轉速。

而頻率改變的同時，為了避免磁通飽和導致電機過熱，還要跟著改變電壓，也就是保持V/F比值恒定，所以變頻器的參數設置，都是圍繞這個核心來進行的。

變頻器的設定參數較多，每個參數均有一定的選擇范圍，使用中常常遇到因個別參數設置不當，導致變頻器不能正常工作的現象，因此，必須對相關的參數進行正確的設定。

一、控制方式

即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，一般要根據控制精度進行靜態或動態辨識。

二、最低運行頻率

即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。

而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。

三、最高運行頻率

一般的變頻器最大頻率到60Hz，有的甚至到400Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。

四、載波頻率

載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素是密切相關的。

五、電機參數

變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。

六、跳頻

在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時；在控制壓縮機時，要避免壓縮機的喘振點。

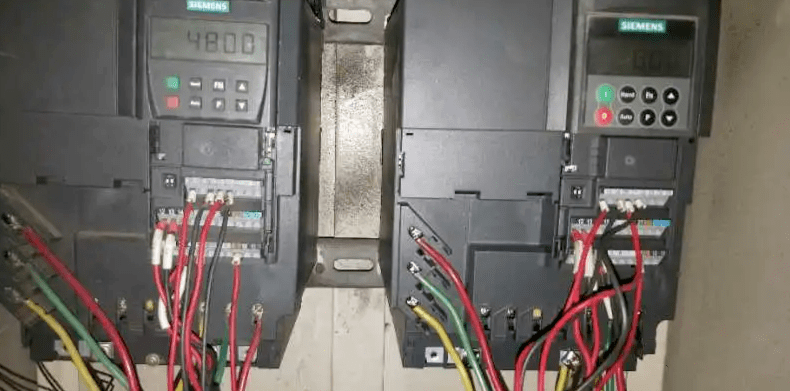

變頻器兩臺或多臺同步控制參數設置方法：

第一步

準備變頻器兩臺、導線兩根、電源一個。

第二步

變頻器接線，將兩個變頻器分別定義為主機和從機，主機485A端口接入從機485A端口中，主機485B端口接入從機485B端口中。

如果有第三臺，可將第三臺的485A和485B一樣接入到主機的485A與485B端口中，如有更多以此類推。

第三步

變頻器參數設置。主機參數只需要修改F05.00為6，為選擇自由協議通訊。

F05.03改為0為主機地址。

從機參數需要修改F01.00為04，為設置通訊給定；F01.15改為2為通訊啟停，F(xiàn)05.00改為06自由協議通訊，F(xiàn)05.03改為01從機地址。

如果有第三臺從機，則參數與第二臺從機一樣，只是F05.03地址不能與第二臺一樣。

第四步

啟動主機，隨意調節頻率，從機頻率將與主機一同變化。
